Salīdzinot ar citiem veidiemminerālu izmēru smalcinātājs, tam ir vienkāršas struktūras priekšrocības, mazāk nekā drupināšanas parādība, uzticams darbs un augsta darba efektivitāte. Tas ir piemērots kaļķakmens un ogļu rupjai smalcināšanai. Pašlaik Ķīnā ir liels pieprasījums pēc šīm iekārtām, taču vietējā minerālu mērītāja novēlotās darbības dēļ vietējās drupināšanas iekārtas galvenokārt tiek importētas no ārvalstīm, un ieviešanas cena ir augsta, kas ievērojami palielina ražošanas izmaksas. Tāpēc, lai apmierinātu vietējo raktuvju vajadzības, tiks izstrādāts jauns minerālvielu mērītājs, kas piemērots ogļu sagatavošanai Ķīnas ogļraktuvēs. Importa aizstāšana ir nenovēršama un ļoti nozīmīga.
1 Princips minerālu mērītājs ir sava veida drupināšanas mašīna, ko plaši izmanto ogļu sagatavošanas iekārtās.
Minerālu mērītāji izmanto smalcināšanas zobu bīdes un ekstrūzijas darbību, lai izjauktu materiālu caur diviem veltņiem. Minerālu mērītāja galvenā daļa ir 2 rullīši, 1 veltnis, kas balstās uz fiksēta gultņa, ko darbina motors ar siksnas riteni, otrs rullītis balstās uz cita fiksēta gultņa, 2 rullīši caur precīzas apstrādes sinhrono zobratu pāri, lai panāktu relatīvu rotāciju, 2 veltņi cauri veltnim, lai bīdītu materiālus, lai sasniegtu materiālu smalcināšanas mērķi (1).

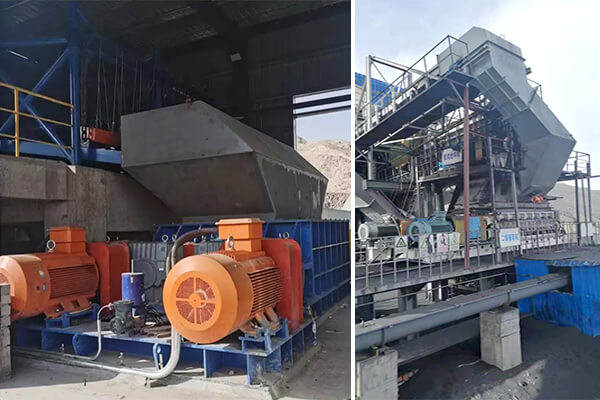

Minerālu mērierīces sastāv no galvenā dzinēja, transmisijas mehānisma, reduktora, galvenā dzinēja un tā tālāk.
(1) Galvenie dzinēji: Minerālu mērītāja galvenajā dzinējā tiek izmantots motors, kuru var izvēlēties atbilstoši lietošanas apstākļiem. Tas palielina izmēru mērītāju izmantošanas diapazonu. Tas ir ļoti ērti lietotājiem, kuri atrodas tālu no barošanas līnijas vai bieži maina darba vietu.
(2) Pārnesumkārbas mehānisms: minerālu piedziņas mehānismi izmanto siksnas riteņu piedziņu, kas var padarīt galveno dzinēju stabilāku un tam ir pārslodzes aizsardzība.
(3) Samazināšanas ierīce: minerālu izmēru mērītāji izmanto lēna zoba veltņa darbības režīmu, lai iegūtu nepieciešamo samazinājuma koeficientu, trīsstūrveida siksnu un zobratu izmanto, lai samazinātu ātrumu divreiz, piedziņas vārpstai un galvenajai vārpstai izmanto konusveida rullīšu gultņus.
(4) Galvenā iekārta: (1) Kastes korpuss: Minerālu izmēru mērītāja galvenajai iekārtai ir kastes - formas struktūra, rāmis ir metināts ar tērauda plāksni, tiek izmantots sadalīts veids, kas sastāv no apakšējās plāksnes, 2 sānu plāksnēm un augšējā vāka, 2 zobu veltņi ir uzstādīti uz rāmja fiksētā gultņa, gultnis ir savienots ar rāmi caur gultņa sēdekli. Abus veltņus savieno divi precīzi izgatavoti vienādu parametru zobrati. ② Veltnis: Minerālu mērītāja galvenās darba daļas ir divas paralēlas instalācijas
Smalcināšanas zobi ir savienoti ar serdi caur atslēgu, un smalcināšanas zobu spirālveida izvietojums uz serdeņa tiek realizēts, mainot smalcināšanas zobiem esošās atslēgas rievas leņķi. ③ Papildierīces:
Minerālu izmēru mērītāju galvenā iekārta ir aprīkota ar palīgierīci, kastes korpusa apakšējā daļa ir aprīkota ar drupināšanas rūdu starp diviem veltņiem, un abi veltņi sadarbojas, veidojot trešo drupināšanas posmu, kontrolējot daļiņu izmēru. (4) Izlādes ierīce: sprauga starp zoba plāksni un šķelto rūdu veido dinamisku skrīninga mehānismu. Kvalificētie granulētie materiāli, kas atrodas smalcināšanas kamerā nonākušajos materiālos, tiek ātri izvadīti no spraugas, savukārt beramos materiālus sakož rotējošie zobi un saplīst caurumošanas, bīdes un trieciena stiepšanās rezultātā. Šī struktūra uzlabo lieluma darba efektivitāti un apstrādes jaudu.
Minerālu izmēru drupinātāja kaste ir salikta ar tērauda plāksni, un pamatne ir 180 kanālu tērauds. Pēc pievilkšanas tiek sametināta drupināšanas kaste un pamatne, un motors tiek tieši pieskrūvēts uz pamatnes ar skrūvēm.
Izmēra kopējā struktūra tika optimizēta. Reduktors un drupināšanas kaste ir veidoti integrētā formā, kas var ne tikai ietaupīt vietu un ražošanas izmaksas, bet arī labāku blīvējumu un transmisiju; Pārnesuma vārpsta ir daļēji atklāta, un augšējais vāks ir labi noslēgts ar daļēji atklāto daļu. Konkrētā forma ir parādīta 2. attēlā.
4. Minerālu izmēru mērītāja zoba forma darba zobam uz minerālu izmēru mērītāja virsmas ir piramīdas zobs, viena ruļļa zoba mala ir izliekta rievā, bet veltņa ārējā virsma veido koncentriskus apļus. Lai drupināšanas materiālu iegūtu tuvu kubam, veltņa virsma pieņem zobu izvietojuma izkārtojumu ar vienādām atstatām taisnstūra režģi. Cita veltņa zobs atrodas tieši pretī prizmas centram, un attālums starp viena veltņa zoba augšdaļu un cita veltņa virsmu un attālums starp abiem zobiem ir aptuveni produkta maksimālais daļiņu izmērs, kā parādīts 3. attēlā.
Minerāllīzera drupinātāja zoba forma uz minerālizmēra virsmas ir konusa zobs, un zoba forma ir parādīta 4. attēlā. Katrs 4 veltņa zobi ir iestrādāti uz zoba uzmavas, kas ar skrūvēm tiek fiksēta uz riteņa dakšas, un riteņa dakša ir kvadrātveida. No sakausējuma izgatavotais asmens ir uzstādīts ar skrūvēm pie veltņa zoba griešanas materiāla savienojuma daļas, un ruļļa zobs ir sakārtots spirāles formā. Vecais mērītājs izmanto veltņa zobus un pretējo veltņa virsmu, lai salauztu, bet izmanto virkni smalcināšanas zobu, izmantojot atslēgu un vārpstu, kas savienotas spirālē, izmantojot zobus un zobus, lai velmētu drupināšanas materiālu.
4.3. Minerāllīmeņa drupinātāja ruļļa zoba profils un 3. shēmas minerāllīmeņa izkārtojums ir tāds pats un atšķiras no 2. shēmas, jo katrs zoba veltnis sastāv no serdeņa un drupināšanas zoba. Smalcināšanas zobs ir savienots ar serdi ar atslēgu, un smalcināšanas zoba spirālveida izvietojums uz stieņa tiek realizēts, mainot smalcināšanas zoba ķīļrievas leņķi.
