Izvirzīšanas slēdzis

Novirzīšanas slēdža darbības princips ir šāds: kad konveijera lente novirzās, konveijera lente pieskaras novirzes slēdža slēdža veltnim un novirza to. Kad veltņa novirzes leņķis sasniedz 1. slēdža leņķa līmeni, slēdzis nosūta trauksmes signālu. Kad konveijera lente ir nopietni novirzīta un sasniedz 2 līmeņu pārslēgšanas leņķi, slēdzis nosūtīs apstāšanās signālu, realizējot konveijera novirzes kļūdas automātisku apturēšanu.

Tehniskās specifikācijas

Izvades kontakti	1NO+1NC vai 2NO+2NC kontaktpersonas ir pieejamas atbilstoši klienta prasībām.
Izbeigšana	Piemērots 2,5 Mm Sq vadu pieņemšanai. Tiek nodrošinātas atsevišķas zemējuma tapas
Mājoklis	Dmc vai liets alumīnijs, putekļu un ūdens necaurlaidīgs IP — 65 klase. Čuguna korpuss pieejams pēc izvēles
Kontaktpersonu vērtējums	16 ampēri pie 440 v maiņstrāvas pie rezistīvas slodzes. Tie ir piemēroti arī zemākam novērtējumam. (EG. 5a pie 240 v maiņstrāvas)
Kalpošanas laiks	Uzticama darbība 100 000 reižu

Iezīme:

1. Novirzīšanas slēdzis pielāgo īpašu ugunsdrošu korpusu, kas piemērots dažādām sarežģītām darba vidēm.

2. Neatbilstības slēdzis izmanto standartizētu dizainu, modulāru ražošanu, lai nodrošinātu detaļu savstarpēju aizvietojamību.

3. Konveijera noviržu noteikšana, lai izslēgtu lentes konveijeru, novērstu materiāla izšļakstīšanos un citus bojājumus.

4. Korpusam ir augsta aizsardzības pakāpe, labs blīvējums, kas ir ūdensnecaurlaidīgs un putekļu necaurlaidīgs, un to var izmantot skarbā vidē.

Pielietojums:

Uzstādīšanas metode:

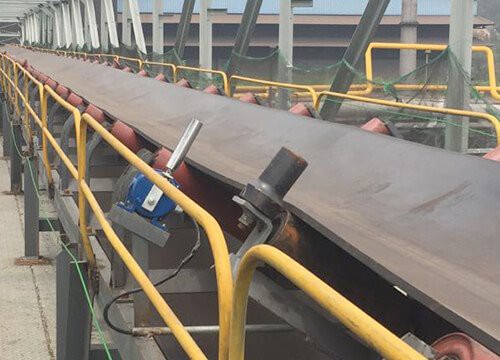

1. Novirzes slēdzi uzstāda abās lentes konveijera pusēs, un novirzes slēdža stāvoklim jābūt tādam, lai vertikālais veltnis būtu perpendikulārs lentes sānu plaknei un lentes sānu mala būtu fiksēta 1/4-1/3 no veltņa piemērotā stāvoklī.

2. Attālumam starp vertikālo rullīti un siksnu parasti jābūt siksnas dabiskā nobīdei plus 50–100 mm.

3. Novirzes slēdži ir uzstādīti pa pāriem galvas, astes un starpstāvokļos. Kopumā ir piemēroti trīs lentu pāri, kuru garums ir 100 metri.

4. Pēc tam, kad montāžas kronšteins ir piemetināts vai pieskrūvēts pie mašīnas rāmja, ar skrūvēm pievelciet darbības slēdzi pie montāžas kronšteina.

Par mums:

Henan Excellent Machinery Co., Ltd (turpmāk tekstā — EXCT) ir apņēmusies īstenot EPC projektu beztaras materiālu drupināšanas un sijāšanas un nepārtrauktas transportēšanas sistēmām, kas ietver izpēti un projektēšanu, ražošanu un integrāciju, inženiertehnisko loģistiku, projekta ieviešanu un vadību, projektu nodošanu ekspluatācijā un darbību, kā arī rezerves daļu servisu utt.

Siksnas pagrieziena slēdža darbības princips

Siksnas šūpošanās slēdzim parasti ir divi darbības punkti ⇒ viens trauksmes signālam un otrs atslēgšanai.

Var būt iespēja, ka konveijera lente skrienot pieskaras veltnim un nospiež veltņa sviru. Kad svira sasveras un sasniedz 20 grādu leņķi, tas ir punkts, kurā tā lietotājam dod trauksmes signālu. Kad sviras leņķis sasniedz virs 35 grādiem, tas dod avārijas apturēšanas signālu lentes konveijeram un paliek šajā stāvoklī, līdz lente sāk darboties pareizajā pozīcijā.

Siksnas šūpošanās slēdži nosaka jebkādas novirzes vai pārvietojumu skriešanas siksnā un tādējādi novērš to no turpmākiem bojājumiem. Siksnas šūpošanās slēdzis ir izgatavots no augstas -uzticamības mikroslēdžiem, lodīšu-gultņa un rullīšu sviras, kas ir noliekta 75 grādos.
